AK Serisi Hassas Filtre
Avantaj
Özellikler:
- Pres döküm alüminyum alaşımdan üretilen filtre muhafazası, kompakt yapısıyla güvenli kullanım sunar.
- Tüm muhafazalar, dayanıklılığı artırmak için püskürtme kaplama öncesinde temizlenir, yağdan arındırılır ve özel korozyon önleyici işlemden geçirilir; açık deniz platformu operasyonlarına uygundur.
- Hassas dişli arayüz sayesinde kurulum ve bakım daha erişilebilir ve pratiktir.
- Tüm muhafazalar 32bar çalışma basıncında 96 saat test edilir; maksimum patlama basıncı 105bar’dır.
- 1.5-80 ºC çalışma aralığında ve 16 bar basınçta gövde 15 yıl garantilidir; Filtre Elemanının servis ömrü 6000-8000 saattir.
DETAYLAR

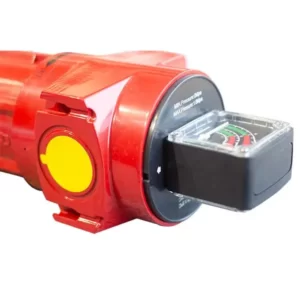

DP Göstergesi
Fark basınç göstergelerinin en yaygın kullanımı filtrasyon izlemesidir. Filtre kartuşu kirleticilerle tıkandıkça giriş ve çıkış portları arasındaki basınç yükselir, verim düşer.
Diferansiyel basınç belirli bir sınıra ulaştığında operatör, filtre değişim zamanının geldiğini anlar; bu sayede proses sorunsuz ve verimli ilerler ve sistem zarar görmez. Operatör, borularda ve pompalarda kireç oluşumunu tespit etmek için DP göstergesini de kullanabilir.

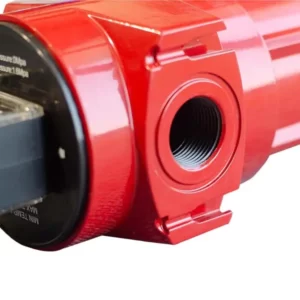

Yüksek Kaliteli Gövde
Tüm muhafazalar dayanıklılığı artırmak üzere püskürtme kaplama öncesinde temizlenir, yağdan arındırılır ve özel korozyon önleyici işlemden geçirilir; açık deniz platformu operasyonlarında kullanılabilir. Hassas dişli arayüz, kurulum ve bakımı daha kolay ve pratik hale getirir.

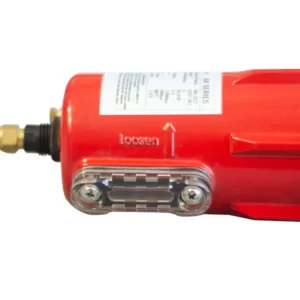

Görüş gözlüğü
Gözetleme camı benzersiz malzemelerden üretilir; süzgecin tıkanma durumunu kontrol etmenizi sağlar.

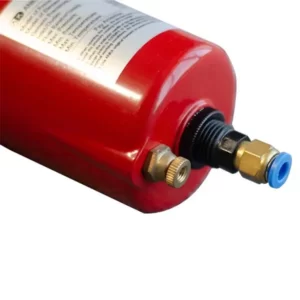

Manuel Hava Tahliye Valfi
Hassas filtre değiştirilirken veya manuel Tahliye Valfi çevrilerek bakım yapılırken basınç tahliye edilebilir. Otomatik tahliye vanası manuel tahliye vanasıyla bloke olduğunda da tahliye yapabilirsiniz.
TEKNİK ÖZELLİK
| modeli | boru boyutu | Akış hızları | Boyut (mm) | |||||||
| L/S | m³/min | scfm | W(Genişlik) | D (Derinlik) | H (Yükseklik) | A | B | C (konut için boşluk) | ||
| AK017 | RC1/2″ | 16.7 | 1 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK025 | RC3/4″ | 25 | 1.5 | 53 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK030 | RC1/2″ | 30 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| AK035 | RC3/4″ | 33.3 | 2 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| AK058 | RC3/4″ | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK068 | RC1″ | 60 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK080 | RC1″ | 80 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| AK145 | RC1-1/2″ | 120 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| AK220 | RC2″ | 200 | 12 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK260 | RC2-1/2″ | 233.3 | 14 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK330 | RC2″ | 267.2 | 16 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK360 | RC2-1/2″ | 317.3 | 19 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK405 | RC2-1/2″ | 367.4 | 22 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK430 | RC3″ | 467.6 | 28 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK620 | RC3″ | 620 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Teknik Gereksinimler | Maksimum çalışma basıncı: 10 barg. Maksimum çalışma sıcaklığı: 80°C. Minimum çalışma sıcaklığı: 1,5°C. | |||||||||
| Baskı yapmak | Barg | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Düzeltme faktörü | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Hava Elemanı Filtreleme:
Ürünler, ISO8573 standardına eşdeğer ISO12500 standardı esas alınarak uluslararası gelişmiş test ekipmanlarıyla test edilir.
| Filtrasyon Derecesi |  | | | |  | | |
| PF | AO | AA | AX | ACS | AR | AAR | |
| Parçacık giderme (ISO12500-3) | 5μm | 1μm | 0.01μm | 0.01μm | – | 1μm | 0.01μm |
| Çıkış yağı aerosol konsantrasyonu (ISO12500-1) | 5mg/m³ | 0.6mg/m³ | <0.01mg/m³ | <0.001mg/m³ | <0.004mg/m³ | – | – |
| Parçacık filtrasyon performansı (ISO12500-3) | – | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Filtreleme performansı (ISO12500-1) | 50% | 80+% | 99.9+% | 99.99+% | – | – | – |
| eleman ömrü | 6000 saat | 6000 saat | 6000 saat | 6000 saat | 2000-3000 saat | 4000-6000 saat | 4000-6000 saat |
| ile önce | Hava Kurutucudan Önce | hava kurutucudan sonra | AO’dan sonra | AA’dan sonra | AX’ten önce | kurutucu kurutucudan sonra | AR’den sonra |
