Filtro de precisão da série AK
Vantagem
Característicos:
- A carcaça do filtro é de liga de alumínio fundido e tem estrutura compacta, para uso seguro.
- Todos os alojamentos são limpos, desengordurados e recebem tratamento anticorrosivo especial antes da pulverização. Isso aumenta a durabilidade e viabiliza o uso em operações de plataformas offshore.
- A interface rosqueada de precisão torna instalação e manutenção mais acessíveis e práticas.
- Todas as carcaças passam por teste a 32bar de pressão de trabalho durante 96 horas; a pressão máxima de ruptura é de 105bar.
- Em trabalho entre 1,5-80 ºC e pressão de 16 bar, o corpo tem 15 anos de garantia; a vida útil do elemento filtrante é de 6000-8000 horas.
DETALHES

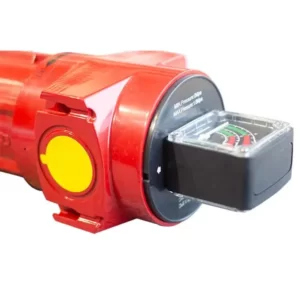

Medidor de DP
A aplicação mais comum para manômetros diferenciais é o monitoramento da filtração. Conforme o cartucho do filtro retém contaminantes e obstrui, a pressão entre as portas de entrada e saída aumenta, e a eficiência cai.
Ao atingir um limite definido de pressão diferencial, o operador sabe que é hora de trocar o filtro. Isso mantém o processo estável e eficiente e evita danos ao sistema. O medidor de DP também detecta acúmulo de incrustações em tubulações e bombas.

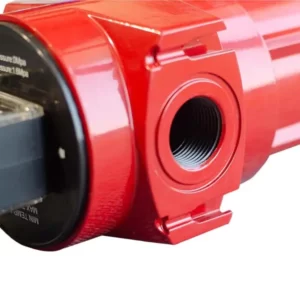

Corpo de alta qualidade
Todos os cascos passam por limpeza, desengorduramento e tratamento anticorrosivo especial antes da pulverização, para maior durabilidade e aplicação em operações de plataformas offshore. A interface rosqueada de precisão torna instalação e manutenção mais fáceis e práticas.

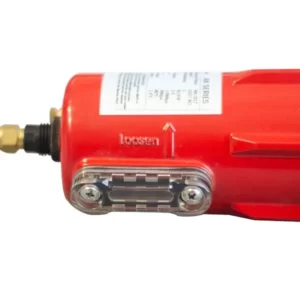

Visor de vidro
O visor é feito de materiais exclusivos e permite verificar se o escorredor está bloqueado.

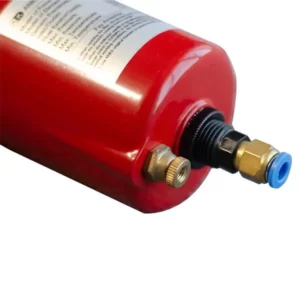

Válvula de sangria manual
Gire a válvula de sangria manual para aliviar a pressão antes de trocar ou revisar o filtro Precision. Se a válvula de drenagem automática estiver bloqueada, use a sangria manual para drenar.
ESPECIFICAÇÃO TÉCNICA
| Modelo | Tamanho do tubo | Taxas de fluxo | Dimensão (mm) | |||||||
| L/S | m³/min | scfm | W(Largura) | D (Profundidade) | H (Altura) | A | B | C(liberação para casag) | ||
| AK017 | RC1/2″ | 16.7 | 1 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK025 | RC3/4″ | 25 | 1.5 | 53 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK030 | RC1/2″ | 30 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| AK035 | RC3/4″ | 33.3 | 2 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| AK058 | RC3/4″ | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK068 | RC1″ | 60 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK080 | RC1″ | 80 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| AK145 | RC1-1/2″ | 120 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| AK220 | RC2″ | 200 | 12 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK260 | RC2-1/2″ | 233.3 | 14 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK330 | RC2″ | 267.2 | 16 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK360 | RC2-1/2″ | 317.3 | 19 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK405 | RC2-1/2″ | 367.4 | 22 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK430 | RC3″ | 467.6 | 28 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK620 | RC3″ | 620 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Requerimentos técnicos | Pressão máxima de operação: 10 barg. Temperatura máxima de operação: 80°C. Temperatura mínima de operação: 1,5°C. | |||||||||
| Pressão | Bar g | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psi g | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Fator de correção | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Filtração do elemento de ar:
Os produtos são testados em equipamento internacional avançado, conforme a norma ISO12500, equivalente à norma ISO8573.
| Grau de filtração |  | | | |  | | |
| PF | AO | AA | AX | ACS | AR | AAR | |
| Remoção de partículas (ISO12500-3) | 5μm | 1μm | 0.01μm | 0.01μm | – | 1μm | 0.01μm |
| Concentração de aerossol de óleo na saída (ISO12500-1) | 5mg/m³ | 0.6mg/m³ | <0.01mg/m³ | <0.001mg/m³ | <0.004mg/m³ | – | – |
| Desempenho na filtração de partículas (ISO12500-3) | – | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Desempenho de filtragem (ISO12500-1) | 50% | 80+% | 99.9+% | 99.99+% | – | – | – |
| Vida útil do elemento | 6000 horas | 6000 horas | 6000 horas | 6000 horas | 2000-3000 horas | 4000-6000 horas | 4000-6000 horas |
| Instale a montante | Antes do secador de ar | depois do secador de ar | depois de AO | depois de AA | antes do AX | Após o secador dessecante | depois de RA |
